広範囲の面測量を短時間で実現
- 対空標識を使って、標定点および検証点を設置。
- タブレットなどに入力した飛行経路に沿って自動航行。
- UAVに搭載したデジタルカメラで空撮。
UAV測量のメリット
- 短時間で広範囲の測量が可能
- 有人機と比較して低コスト
- 立ち入り困難な場所での撮影が容易
- 有人機では難しい低空・接近での撮影が可能
UAV測量の流れ
1. 作業計画
UAV測量の成果となる3次元点群データの誤差の範囲を超えないように計画を立てる。
2. 標定点および検証点の設置
計測結果を現場座標系に変換するために必要な標定点を設置。写真上の点と地上の座標を対応させる。
3. 飛行計画作成
所定の測定精度を得るために必要な高度や経路を計画する。
4. 飛行・撮影
撮影に適した気候条件下において、事前に入力されたプログラムやGPS、センサなどでの自動航行を原則とし、撮影。

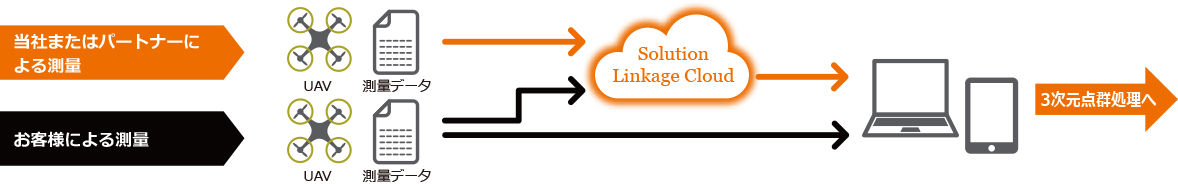

データのやり取り
UAVによる空撮写真など、大容量な測量データをクラウド経由で関係者と簡単に共有できます。
UAV要求計測精度
工種別 | 要求精度・精度確認 | 地上画素寸法 | 評価に必要な点群密度 |
起工測量 | 10cm以内 | 2cm / 画素以内 UAVの地上画素寸法は、上記を基本とするが、現場精度確認において必要な測定精度を確保することが確認できる場合は、任意の地上画素寸法にて計測してもよい。 |
1点以上 / 0.25m²(50cm × 50cm) ※計測密度は上記以上を確保する設定 |
